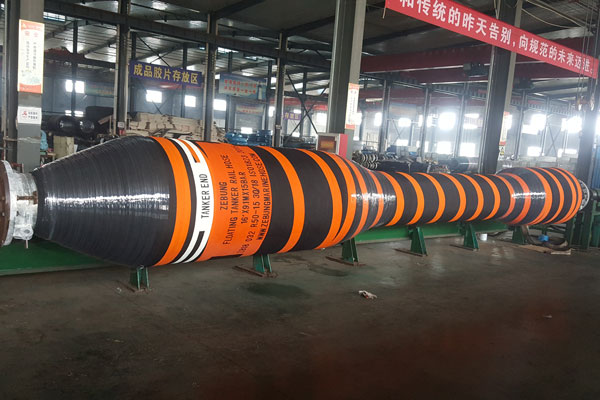

Танкерная секция (барбел)

Оставить заявку

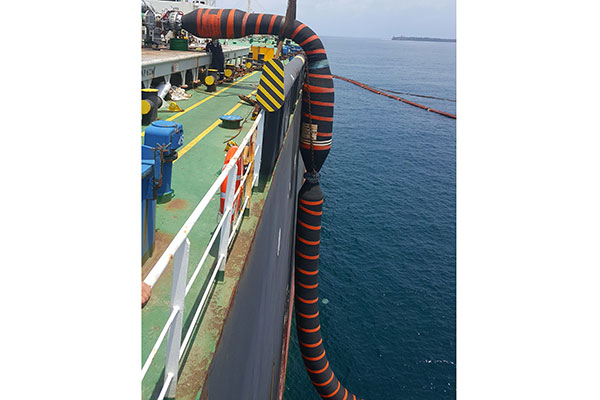

Танкерная секция размещается на борту судна и используется для соединения с манифольдами выносных причальных устройств (PLEM) плавучих установок (FPSO).

Испытания оборудования
В процессе производства каждый шланг проходит приемосдаточные испытания согласно стандарту GMPHOM 2009 или спецификациям заказчика. Это гарантирует надежность оборудования при эксплуатации в морских условиях.

Особенности
1. Исполнение: с одинарным или двойным каркасом.
2. Номинальное рабочее давление: 21 бар.
3. Минимальный запас плавучести: от 20% (или по спецификации заказчика).
4. Электрическая непрерывность: разрывное исполнение.
5. Система безопасности: встроенная индикация утечек. При повреждении основного каркаса датчик оперативно сигнализирует о сбое, что позволяет минимизировать экономические потери и риски для экологии.

Технические характеристики

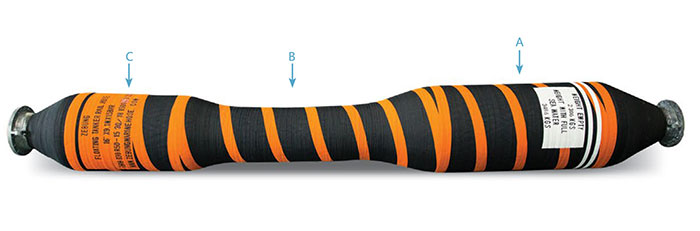

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B C
150(6") 524 576 628 500 290 440 0,6(2,0')
200(8") 726 817 908 560 350 530 0,8(2,7')
250(10") 931 1037 1143 690 420 530 1,0(3,3')
300(12") 1091 1225 1359 810 490 640 1,2(4,0')
400(16") 1650 1839 2028 1000 580 840 1,6(5,3')
500(20") 2200 2550 2800 1100 720 1000 2,0(6,7')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
