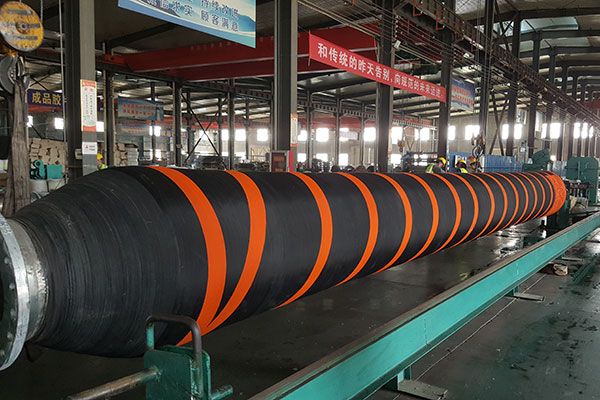

Хвостовой плавающий шланг

Оставить заявку

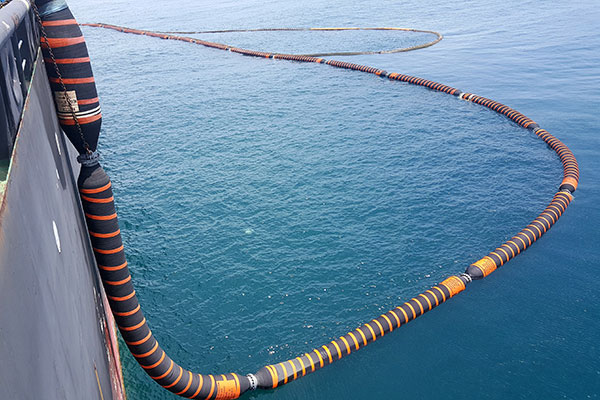

Хвостовой плавающий шланг используется для соединения с навесными шлангами танкерного борта при перекачке сырой нефти и нефтепродуктов.

Особенности
1. Минимальный запас плавучести: от 20% (или по спецификации заказчика).
2. Электрическая непрерывность: разрывное исполнение.
3. Исполнение: с одинарным или двойным каркасом.

Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)

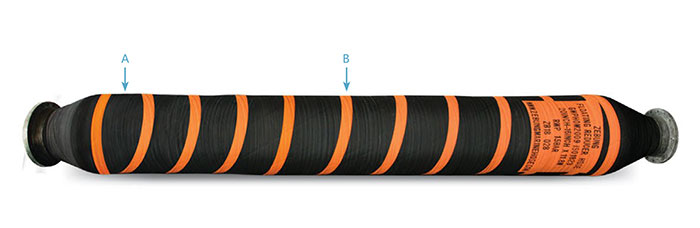

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B
150(6") 419 468 517 395 315 0,9(3')
200(8") 550 614 678 415 365 1,2(4')
250(10") 797 896 996 485 425 1,5(5')
300(12") 970 1087 1203 585 515 1,8(6')
400(16") 1424 1651 1877 730 630 2,4(8')
500(20") 1970 2228 2486 840 760 3,0(10')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
