Подводный шланг с манжетами

Оставить заявку

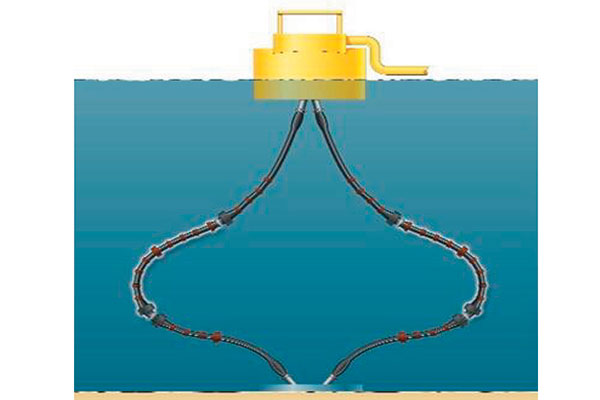

Подводный шланг - основной элемент шланговых систем одноточечных причальных терминалов (SPM), предназначенный для соединения подводных манифольдов с магистральными подводными трубопроводами. Шланги выпускаются в исполнении с одинарным или двойным каркасом.

Стандарты
Конструкция и производство донных шлангов соответствуют стандартам OCIMF. Система менеджмента качества сертифицирована согласно ISO 9001.

Особенности
Номинальное рабочее давление: 15, 19 или 21 бар.
Коэффициент запаса прочности: 5:1.
Электрическая непрерывность: непрерывное исполнение.

Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)

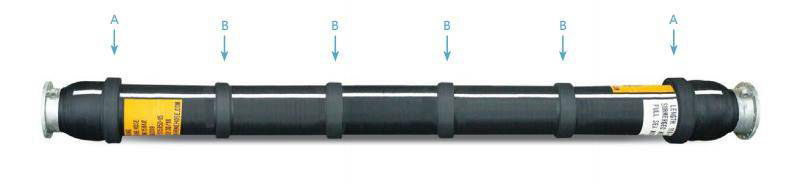

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B
150(6") 372/144 415/161 458/178 368 254 0,6(2,0')
200(8") 505/217 561/242 617/267 471 311 0,8(2,8')
250(10") 681/282 762/311 843/340 471 368 1,0(3,3')
300(12") 942/346 1052/381 1162/416 581 471 1,2(4,0')
400(16") 1389/592 1559/659 1729/726 697 581 1,6(5,3')
500(20") 1840/837 2072/928 2304/1019 799 697 2,0(6,6')
600(24") 2704/1254 3030/1399 3356/1544 946 799 2,4(8,0')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
