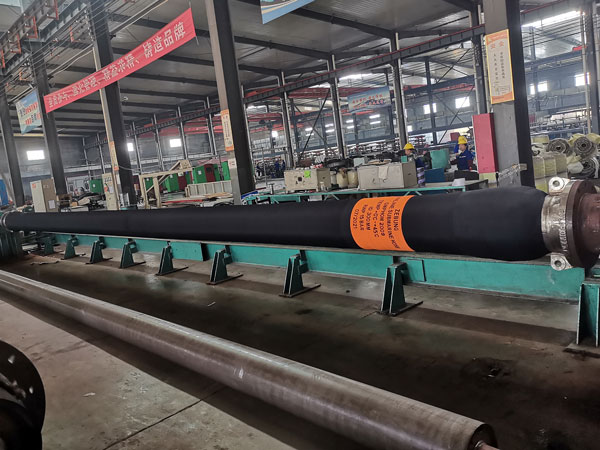

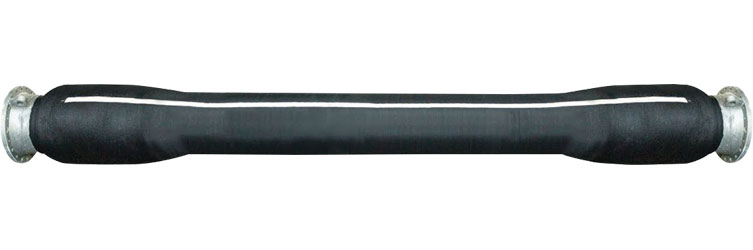

Подводный шланг с односторонним усилением
Оставить заявку

Рукав спроектирован без манжет. Внутренний слой выполнен из эластомеров, армированных текстильным кордом. Модель с односторонним усилением предназначена для подключения к буйковым системам, подводным манифольдам и аналогичному оборудованию.

Особенности
Рабочее давление: 15, 19 или 21 бар
Коэффициент запаса прочности: 5:1
Электрическая непрерывность: непрерывное исполнение (или по спецификации заказчика).

Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B
150(6") 342/137 380/152 418/167 305 210 0,6(2,0')
250(10") 639/272 712/299 785/326 415 320 1,0(3,3')
300(12") 810/305 902/334 994/363 485 375 1,2(4,0')
400(16") 1216/560 1359/619 1502/678 575 475 1,6(5,3')
500(20") 1600/778 1792/858 1984/938 695 580 2,0(6,6')
600(24") 2404/1180 2680/1309 2956/1438 810 700 2,4(8,0')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
